NES labor információk

A félév ütemezése 2023-ban (terv, változhat):

  • 1. hét - 09.06.: Tájékoztató (IE225)
  • 2. hét - 09.13.: KiCAD bevezető (kapcsolási rajz), Helyszín: IE225
  • 3. hét - 09.20.: KiCAD bevezető (NYÁK terv), Helyszín: IE225
  • 4. hét - 09.27.: KiCAD bevezető (NYÁK terv folytatás), Helyszín: IE225
  • 5. hét - 10.04.: Saját feladat (kapcsolási rajz), Helyszín: IE225 (az alkalom nem kötelező, konzultáció)
  • 6. hét - 10.11.: Saját feladat (NYÁK terv), Helyszín: IE225 (az alkalom nem kötelező, konzultáció)
  • 7. hét - 10.18.: Saját feladat (NYÁK terv), Helyszín: IE225 (az alkalom nem kötelező, konzultáció)
  • 8. hét - 10.25.: Saját feladat ellenőrzése, leadása ha az kész, hogy azt tudjuk mi is ellenőrizni, szükség esetén legyen idő a javításra
  • 9. hét: Komplett gyártási fájlkészlet leadása (az órarendi időpontban nincs foglalkozás)
    • NYÁK terv leadása (KiCad project, Gerber file-okkal) (email-ben Naszály Gábornak)
    • Speciális alkatrész igények leadása (email-ben Naszály Gábornak, formátumot Gábor megadja)
    • A fentiekre határidő: 2021. 11. 03. (péntek), 24:00, HARD DEADLINE! Nem tudunk a későn elkészült anyagokra várni, azokat egy későbbi időpontban tudjuk csak leadni gyártásra, amivel nem garantálható a félév végére a feladat teljes lezárása).
  • 10. hét: NYÁK gyártás és alkatrész beszerzés (az órarendi időpontban nincs foglalkozás)
  • 11. hét - 11.15.: STK 3700 I2C SW kezelésével ismerkedés (továbbá időtartalék NYÁK gyártásra és alkatrész beszerzésre), Helyszín: IE225
    • Lehet, hogy szervezési okokból egy héttel, 11. 22-re átütemezzük. Erről a NYÁK gyártás előrehaladása alapján döntünk a 10 héten.
  • 12. hét: Alkatrészek beültetése segítség nyújtással, élesztés Helyszín: IE316 (az órarendi időpontban nincs foglalkozás)
    • Forrasztani, bemérni, stb. bármikor lehet az IE316-ban, egyeztess a konzulenssel, és ő beenged a laborba és segít a munkában.
    • Eddigre az időben leadott NYÁK-ok várhatóan megérkeznek...
  • 13. hét: Alkatrészek beültetése segítség nyújtással, élesztés Helyszín: IE316 (az órarendi időpontban nincs foglalkozás)
  • 14. vagy Pótlási hét: Beszámoló (időpont egyeztetés a konzulenssel november közepén-végén) (az órarendi időpontban nincs foglalkozás)
    • A beszámolóhoz használjátok majd az alábbi PowerPoint template-t (PDF-ben is, pl. megnézni, hogy néz ki, ha pl. nincs PowerPoint-od, LibreOffice egyébként a tapasztalatok szerint jól működik vele, azt is lehet használni). A template-ben érdemes a dátumot update-elni a láblécben (Slide Master View-ban lehet).
    • A template-t érdemes az adott évre, stb. update-elni, ellenőrizni, stb.

A laborok alapértelmezés szerint 8:30-kor kezdődnek (eltérő esetben előre szólunk). Fontos időre odaérni, mert nehéz a munka közepébe bekapcsolódni...

A cél:

Összerakni egy kis hardvert és hozzá alap teszt szoftvert, eközben a gyakorlatba megismerkedni a szakmának ezzel a részével.

Az eredmény reméljük ilyen lesz (Vagner Jázon 2016-ban készült munkáját mutatjuk be):

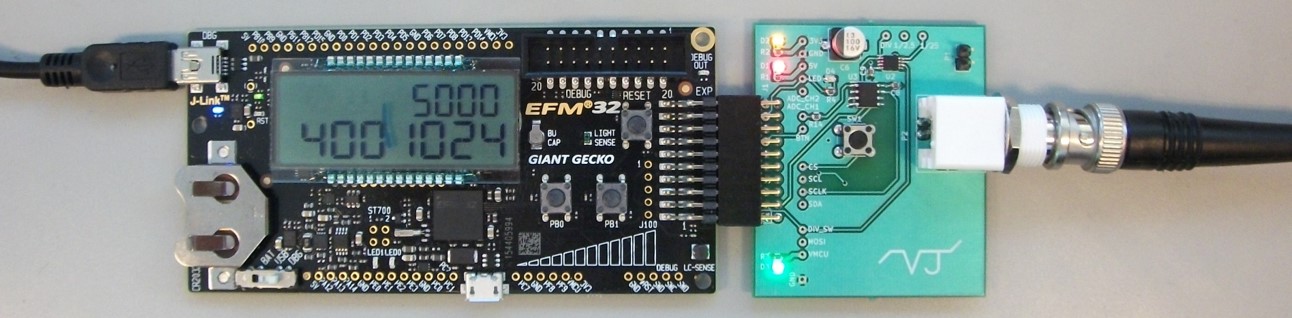

Kész hardver:

Hordozható adatgyűjtő STK3700-zal

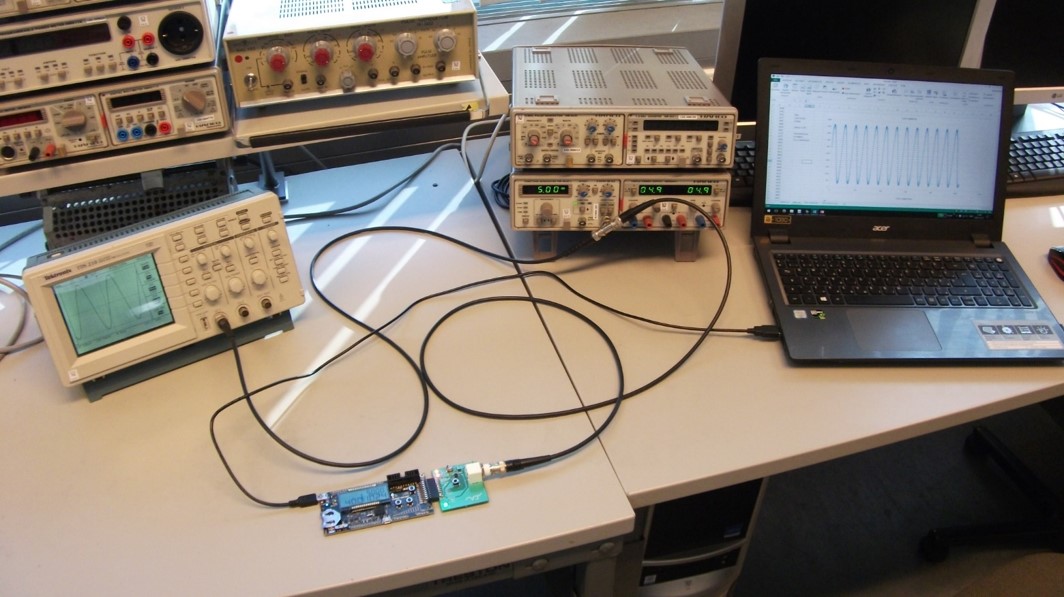

Bemérés:



Általános információk

A Hálózatba kapcsolt beágyazott rendszerek labor által felajánlott alapértelmezett témalabor az alábbi részekből áll (ha valami másra vágysz a mikrokontrolleres témában, nézd meg a lap végét, ott találsz alternatívákat):

  1. Hardvertervezés
    • Silabs STK3700 fejlesztőrendszerhez kiegészítő hardver tervezése adott feladat megoldására
    • Konzulens segítségével a hardver megtervezése
    • Felkészülés a NYÁK megtervezésére

EFM32™ Giant Gecko Starter Kit

  1. NYÁK-tervezés (4-5 alkalommal oktatás labor jelleggel)
    • Laboratóriumban ismerkedés a KiCad ingyenes multiplatform NYÁK tervezővel
    • Alapismeretek: kapcsolási rajz és komponsek bevitele, huzalozás, tervezés template-ek felhasználásával
    • NYÁK-leadás gyártásra (aki a határidőre nem készül el, annak prototípuskártyán lesz lehetősége a feladat összerakására, de ezt nyilván figyelembe vesszük az értékelésnél)
  1. Ismerkedés a fejlesztőrendszerrel (Ez 2017-től a BAMBI tárgyban részben megtörténik)
    • Simplicity Studio alapismeretek
    • Egyszerű szoftverarchitektúrák
    • Magas szintű periféria kezelés gyártó által elkészített szoftverkönyvtárak alkalmazásával
    • Egy I2C és esetleg SPI buszok szoftver kezelését bemutató labort tartunk (ez kimarad a BAMBI-ból)

Simplicity Studio Main Perspective with various tools

  1. Rendszerindítás és bemérés
  2. Dokumentáció készítése
  3. Beszámoló az önálló munka beszámolók keretein belül

Ha egy hallgató egy megadott részben való jártasságát bizonyítja (pl. NYÁK-tervezés valamilyen más rendszerrel), akkor nem kell részt vennie az adott laboron, viszont a kapcsolódó feladatokat el kell végeznie.

A Hálózatba kapcsolt beágyazott rendszerek laborban az alábbi példa feladatok állnak rendelkezésre (továbbiakat is fel fogunk ajánlani):

  • Benesóczky Zoltán (témák részletesebb leírása PDF formátumban)
    • Ultrahangos távolságmérő vakok és vak nagyothallók segítésére
    • Mini laser radar
    • Ultrahangos lebegtetés és mozgatás
    • Digitális Theremin (hangszer)
    • Midis dobtrigger
    • Gyorsulás érzékelős MIDI kontroller
    • Kézi mini szkóp és jelgenerátor
    • Pulzusmérő
  • Dülk Ivor
    • Napelem karakterisztika felvevő és vizsgáló
    • Digitális SMPS (Switch Mode Power Supply)
    • Hullámforma generátor (tetszőleges jelek)
  • Kovácsházy Tamás (max. 2-3 fő saját hallgató, 2-3 Naszály Gábornál)
    • RGB LED sor (pl. WS8211) vezérlése (Prezentáció időzítő, Óra, stb.)
    • GPS modul és/vagy nagypontosságú oszcillátor illesztése (inkább más kártyákra, pl TI Connected Launchpad vagy Beaglebone)
    • Galvanikusan leválasztott RS422/485 illesztés (inkább más kártyákra, pl TI Connected Launchpad vagy Beaglebone)
    • Logikai analizátor mikrovezérlővel (4 digitális csatorna, állítható komparálási szinttel)
    • ESP8266 (WEMOS D1 mini) vagy ESP32 (WEMOS compatible) kártyák (ilyenek már vannak)
    • ESP8266 és ESP32 modulok illesztése STK3700-hoz vagy Beaglebone-hoz
    • Red Pitaya kártyával kapcsolatos feladatok
  • Naszály Gábor
    • Közösen konzultált témák Kovácsházy Tamással
  • Scherer Balázs
    • Visszapillantó tükör vezérlése LIN hálózaton keresztül (2 fő)



Alternatívák

A hallgatók saját feladatot is hozhatnak, ebben az esetben az itt található témák alapján vagy a tanszéki önálló munka témák alapján célszerű megkeresni az alkalmas konzulenst, de ha ez nem megy, Kovácsházy Tamást kell keresni (NES labor vezetője).

Ha valakit ez a program nem érdekel (a mikrokontrolleres témán belül más érdekli, pl. Linux), vagy már rutinos HW és NYÁK tervező (számára ez felesleges) lehetőség van egyedi, de általunk adott vagy saját feladatok megvalósítására is, lényegében az Önálló labor bevezetéseként. Itt lehetőség van például a Hálózatba kapcsolt beágyazott rendszerek tárgy eszközkészletét is használni. Ekkor nem kell részt venni a laborokon, de azzal ekvivalens munkát kell önállóan befektetni.
